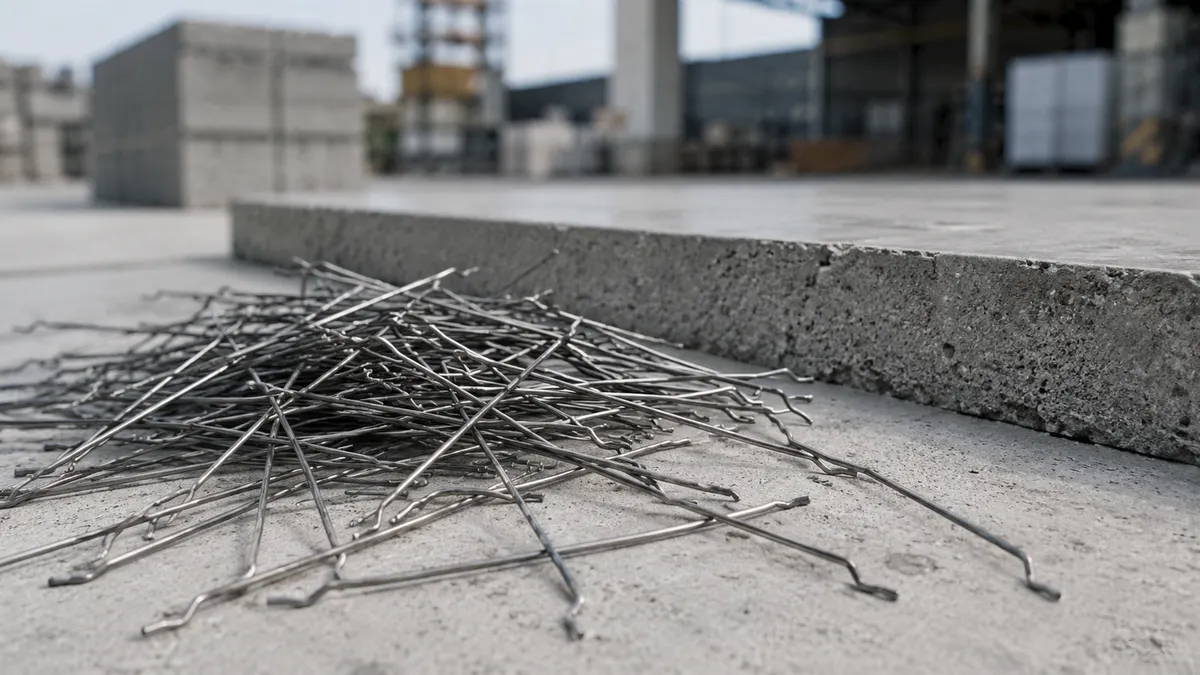

Qué significa realmente la medida 80/60 en fibras de acero
En fibras de acero, la medida 80/60 significa que el producto tiene una relación de aspecto (longitud/diámetro) de 80 y una longitud nominal de 60 mm. Matemáticamente, esta proporción indica que la fibra posee un diámetro de referencia de 0,75 mm.
- 80: relación entre la longitud y el diámetro de referencia de la fibra.
- 60: longitud nominal de la fibra expresada en milímetros.
- 0,75 mm: diámetro obtenido al dividir 60 mm entre una relación l/d de 80.
Por tanto, una fibra 80/60 no significa 80 mm por 60 mm. Tampoco representa una dosificación de 80 o 60 kg/m³ (las dosificaciones habituales en losas o pavimentos suelen oscilar entre 15 y 40 kg/m³). La nomenclatura identifica exclusivamente características dimensionales utilizadas para describir la geometría de determinadas familias de fibras.
Para ampliar estos conceptos sobre materiales, comportamiento y diseño de mezclas, puede consultar los contenidos de tecnología y materiales constituyentes del concreto.

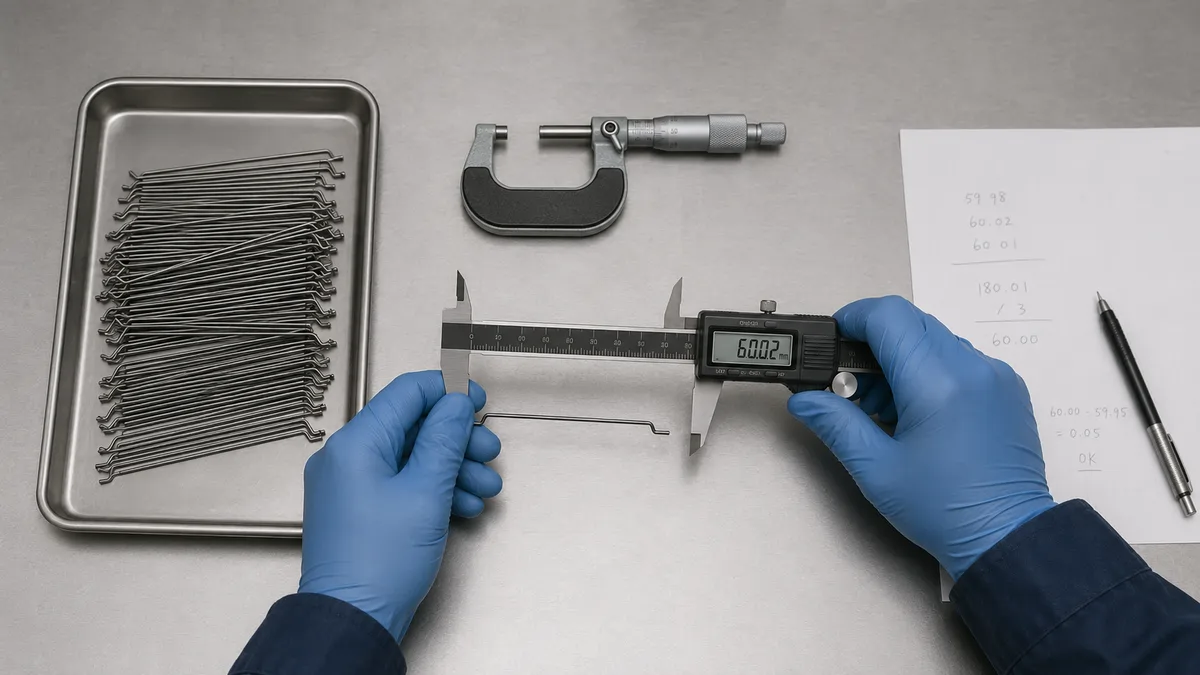

Cómo se calcula la relación de aspecto de una fibra 80/60
La relación de aspecto, también denominada esbeltez geométrica, compara la longitud de una fibra con su diámetro de referencia. En una fibra 80/60, el cálculo permite comprobar matemáticamente por qué una longitud de 60 mm y un diámetro de 0,75 mm generan una relación l/d igual a 80.
Este cálculo explica matemáticamente la nomenclatura. Sin embargo, en fibras con secciones no perfectamente circulares puede intervenir el concepto de diámetro equivalente. Por esa razón, el diámetro declarado por la ficha técnica sigue siendo la referencia documental correcta.
ISO 13270 también establece un marco de definiciones, símbolos, clasificación, dimensiones, masas, variaciones permitidas e inspección para fibras de acero destinadas al concreto y mortero.
Por qué la relación 80 influye en el anclaje y la dispersión
Una relación de aspecto elevada describe una fibra relativamente larga respecto de su diámetro. Esta geometría influye en la interacción entre fibra y matriz cementicia, pero también aumenta la importancia del mezclado, la dispersión y el procedimiento de incorporación al concreto fresco.
Esta geometría condiciona directamente dos fases críticas del concreto:
- Fase endurecida (Anclaje y extracción): Al aparecer una fisura, la longitud embebida permite transferir mayores esfuerzos mientras la fibra se extrae lentamente sin romperse.
- Fase fresca (Trabajabilidad y dispersión): Aumentar la relación l/d no produce una mejora ilimitada; una fibra más esbelta dificulta su incorporación y eleva el riesgo de aglomeración o «erizos» en la mezcladora.

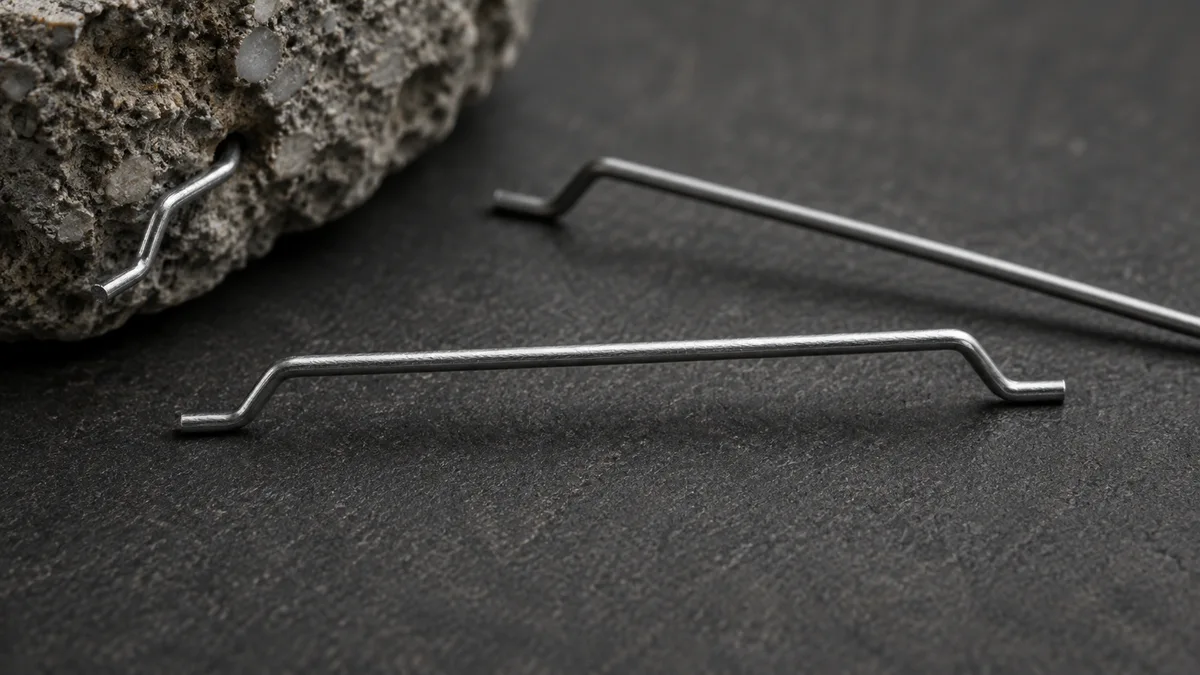

El rol de los extremos en gancho (Hooked Ends)
Además de la esbeltez, la inmensa mayoría de las fibras comerciales 80/60 incorporan extremos en gancho. Esta doble deformación en las puntas maximiza la fricción y el anclaje mecánico dentro de la matriz cementicia, permitiendo que la fibra aproveche toda la longitud embebida disponible antes de ser extraída durante la apertura de una fisura.
- Fibra relativamente larga y delgada: puede ofrecer condiciones favorables para el puenteo de fisuras, pero exige controlar la dispersión.
- Fibra corta y gruesa: puede presentar un comportamiento geométrico diferente durante el mezclado y el anclaje.
- Relación de aspecto alta: aumenta la importancia del procedimiento de adición y del diseño de la mezcla.
- Distribución deficiente: puede generar concentraciones de fibras y reducir la homogeneidad del refuerzo tridimensional.
Por ejemplo, la ficha técnica de una fibra 80/60 comercializada por Sika® especifica fibras encoladas para facilitar la homogenización y evitar la aglomeración individual. La misma documentación establece procedimientos de incorporación mediante tolva, correa, camión mixer o mezcladora.
La longitud nominal también debe evaluarse dentro del sistema completo de concreto. El tamaño máximo del agregado, la geometría del elemento, la congestión de refuerzo convencional y el método de incorporación pueden condicionar la facilidad de distribución de fibras largas.
En elementos con geometrías reducidas o zonas con elevada concentración de acero convencional, la selección no debería depender únicamente de la relación l/d. También debe analizarse si la fibra puede desplazarse y distribuirse correctamente dentro de la mezcla y de la sección del elemento.
Por esta razón, no debe analizarse el número 80 de forma aislada. Una relación de aspecto técnicamente adecuada puede perder utilidad si la fibra forma agrupaciones y no se distribuye de manera homogénea.
Cuando la selección depende de trabajabilidad, sistema de mezclado, geometría del elemento o requisitos estructurales, puede consultar el caso y las variables técnicas del proyecto o evaluar la viabilidad de la fibra 80/60 en su mezcla vía WhatsApp.

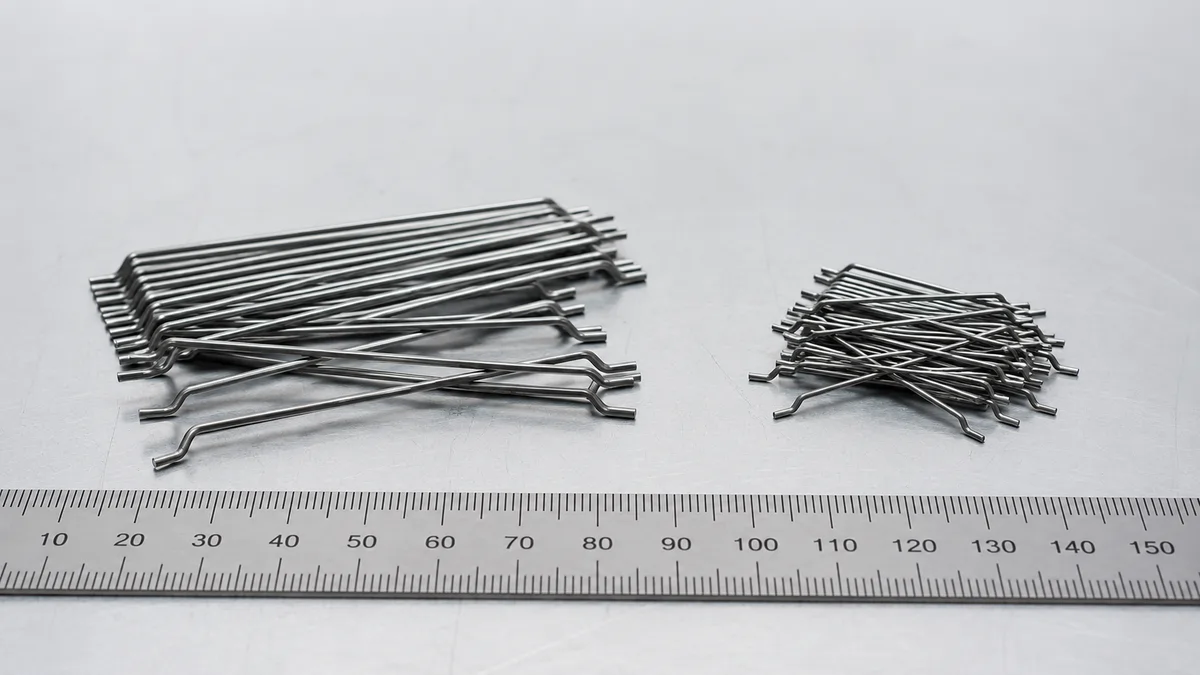

Diferencia entre una fibra 80/60 y una fibra 65/35
Una fibra 80/60 y una fibra 65/35 presentan geometrías nominales diferentes. En la primera, 80 identifica la relación l/d y 60 la longitud nominal. En la segunda, cuando el fabricante utiliza la misma convención, 65 representa la relación l/d y 35 una longitud nominal de 35 mm.
| Designación | Relación de aspecto | Longitud nominal | Diámetro geométrico calculado |
|---|---|---|---|
| 80/60 | 80 | 60 mm | 0,75 mm |
| 65/35 | 65 | 35 mm | Aproximadamente 0,54 mm |
El diámetro aproximado de una geometría 65/35 resulta de dividir 35 mm entre 65. Sin embargo, este cálculo debe contrastarse con el diámetro o diámetro equivalente declarado por el fabricante.
La diferencia no permite afirmar automáticamente que una fibra 80/60 sea superior a una 65/35. Una fibra más larga y con mayor relación de aspecto puede interactuar de manera distinta con una fisura, mientras que una geometría más corta puede presentar condiciones diferentes de incorporación y distribución.
¿Dos fibras de acero 80/60 son técnicamente equivalentes?
No necesariamente. Aunque dos fibras de acero 80/60 compartan exactamente 60 mm de longitud y 0,75 mm de diámetro, pueden diferenciarse drásticamente en su resistencia a la tracción, geometría de anclaje (como extremos en gancho) y ductilidad. Una coincidencia dimensional no garantiza equivalencia técnica.
Dos fibras pueden compartir 60 mm de longitud, 0,75 mm de diámetro y una relación l/d de 80, pero diferenciarse en variables críticas.
- Resistencia a la tracción del acero: condiciona el esfuerzo que puede soportar la fibra antes de romperse.
- Geometría de los extremos: modifica el mecanismo de anclaje y extracción dentro de la matriz.
- Ductilidad del alambre: interviene en la deformación de la fibra durante su trabajo mecánico.
- Estado superficial o recubrimiento: forma parte de la configuración específica del producto.
- Presentación individual o encolada: influye en la forma de incorporación y dispersión durante el mezclado.
- Dosificación de diseño: determina la cantidad de fibras disponibles por volumen de concreto.

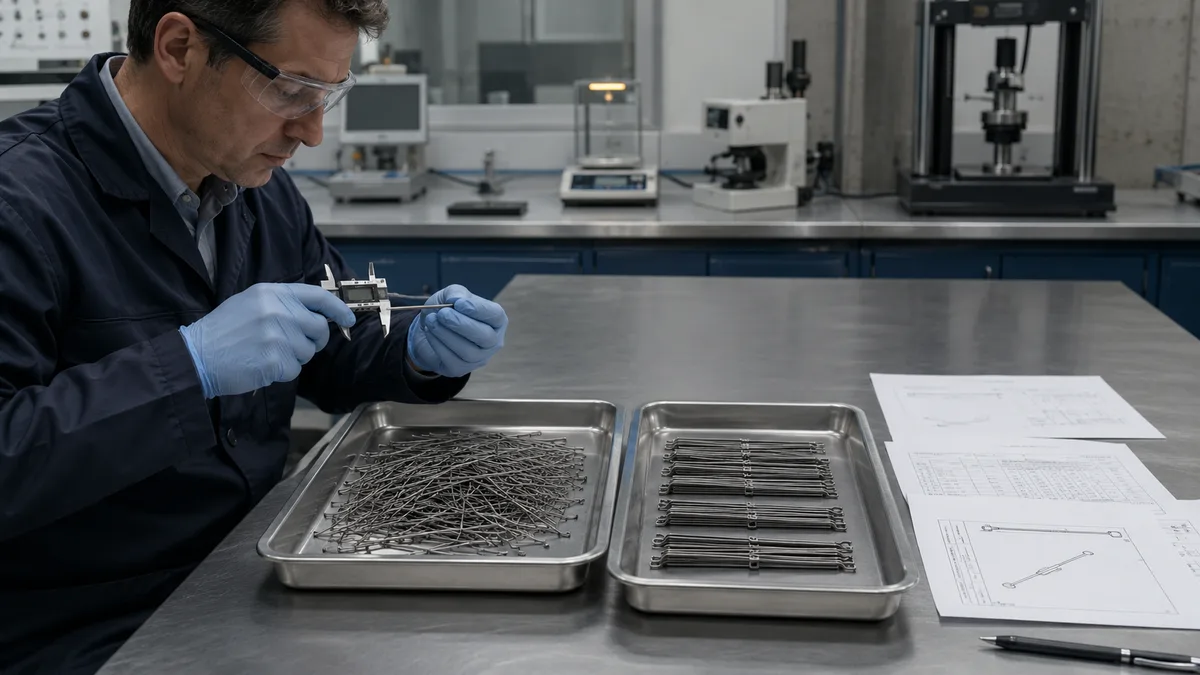

Ejemplo práctico al comparar dos fichas técnicas 80/60
Si dos fichas técnicas declaran una geometría 80/60, una lectura superficial podría llevar a clasificarlas como productos equivalentes. Sin embargo, si difieren en su resistencia a la tracción, diseño de extremos o sistema de presentación (ej. sueltas vs. encoladas), sus mecanismos de trabajo estructural y facilidad de incorporación serán completamente distintos.
La comparación correcta debería realizarse en dos niveles:
- Nivel geométrico: longitud, diámetro y relación de aspecto.
- Nivel funcional: resistencia del acero, anclaje, dispersión, dosificación y desempeño especificado del concreto reforzado.
También debe distinguirse entre propiedad de la fibra y propiedad del concreto reforzado con fibras. La resistencia a la tracción indicada en una ficha técnica corresponde al acero de la fibra. No equivale directamente a la resistencia a compresión, flexión o comportamiento residual del concreto terminado.
Del mismo modo, la relación de aspecto no debe utilizarse como único criterio para definir una dosificación. La cantidad de fibra debe responder al comportamiento requerido para el elemento y al método de diseño o verificación aplicable.
ASTM A820 clasifica diferentes tipos de fibras de acero según su material y proceso de fabricación. Entre ellas se incluyen fibras obtenidas de alambre trefilado, lámina cortada y otros procesos contemplados por la especificación.
Esto demuestra por qué el término 80/60 no sustituye la lectura de la ficha técnica. Describe la geometría principal dentro de determinadas nomenclaturas comerciales, pero la selección debe considerar el sistema completo de refuerzo.
Cómo leer una ficha técnica antes de seleccionar una fibra 80/60
La selección técnica de una fibra 80/60 debe comenzar confirmando su geometría y continuar con las propiedades que controlan anclaje, dispersión y desempeño. Revisar únicamente la nomenclatura puede conducir a comparaciones incompletas, especialmente cuando se analizan productos de fabricantes distintos o fibras destinadas a aplicaciones diferentes.
Cuando encuentre la denominación 80/60, utilice una secuencia de revisión sencilla:
- Confirme que el fabricante declara 60 mm de longitud nominal.
- Verifique que la relación de aspecto declarada sea l/d = 80.
- Revise el diámetro o diámetro equivalente indicado en la ficha técnica.
- Identifique la resistencia a la tracción declarada para la fibra.
- Observe la forma de los extremos y el mecanismo de anclaje.
- Compruebe si las fibras son individuales, encoladas o utilizan otro sistema de presentación.
- Revise las normas y clasificaciones declaradas por el fabricante.
- Contraste la longitud de fibra con el tamaño máximo del agregado y la geometría del elemento.
- Revise el procedimiento recomendado de incorporación y mezclado.
- Analice la dosificación y el desempeño exigido por el diseño del concreto reforzado.
Este procedimiento evita convertir una nomenclatura dimensional en una conclusión estructural. La medida 80/60 en fibras de acero es un punto de partida para entender la geometría, no una certificación automática de desempeño.
Para revisar distintas configuraciones disponibles según longitud, relación de aspecto y aplicación, puede consultar la categoría técnica de fibras de acero para refuerzo de concreto y contrastar los datos declarados en cada producto.
Preguntas frecuentes sobre la medida 80/60 en fibras de acero
Estas respuestas aclaran errores comunes al interpretar la nomenclatura y comparar fibras metálicas para concreto.
¿El número 80 significa que la fibra mide 80 mm?
No. En productos que utilizan la nomenclatura 80/60, el número 80 identifica la relación de aspecto l/d. La longitud nominal corresponde al segundo número: 60 mm.

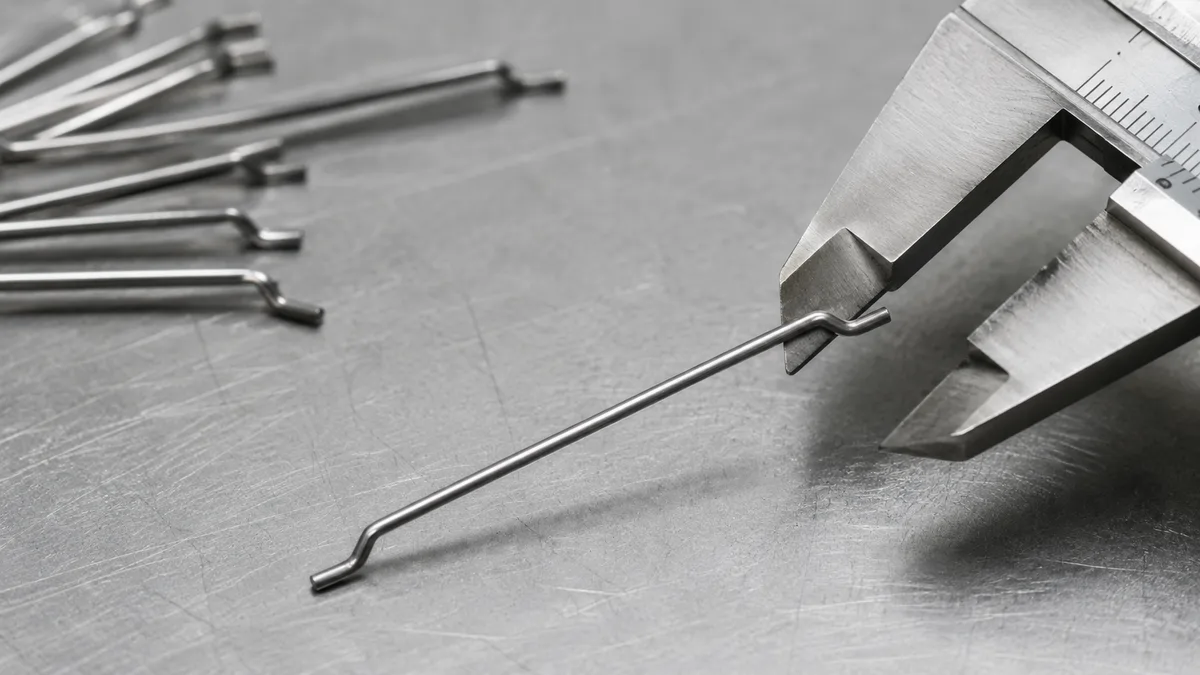

¿Cómo se obtiene un diámetro de 0,75 mm en una fibra 80/60?
Se divide la longitud de 60 mm entre la relación de aspecto 80. El resultado matemático es 0,75 mm. El diámetro declarado por el fabricante debe confirmarse siempre en la ficha técnica.
¿Una relación de aspecto 80 siempre ofrece mejor desempeño que una relación 65?
No necesariamente. La relación de aspecto influye en la geometría y en la interacción de la fibra con la matriz, pero el desempeño también depende del anclaje, resistencia del acero, dispersión, dosificación y diseño del concreto reforzado.
¿Dos fibras 80/60 pueden utilizarse como reemplazo directo entre sí?
No debe asumirse un reemplazo directo solo por compartir dimensiones. Es necesario comparar resistencia a tracción, geometría de anclaje, tipo de fibra, presentación y desempeño requerido por el proyecto.
¿La medida 80/60 indica cuántos kilogramos de fibra deben agregarse al concreto?
No. La nomenclatura describe características geométricas. La dosificación se expresa normalmente en masa de fibra por volumen de concreto y debe definirse según el producto, el diseño y el desempeño especificado.
